XY-1600貼合分條機

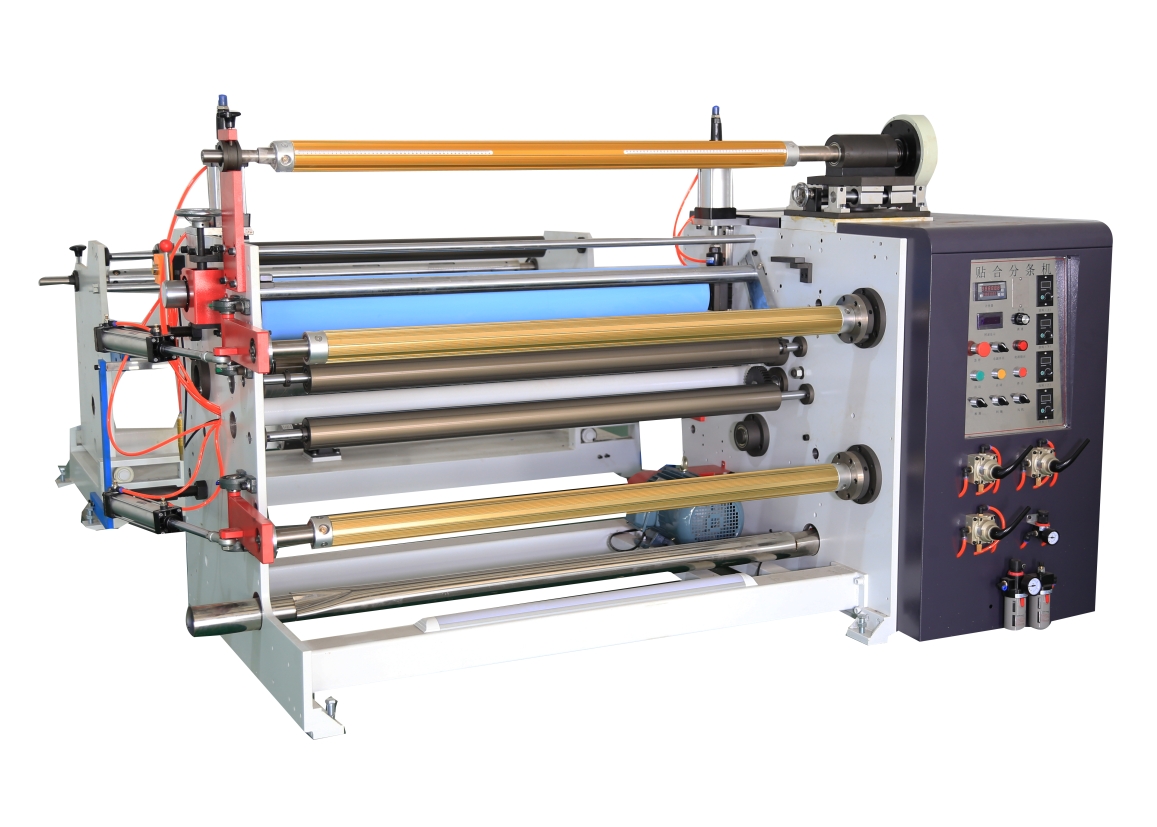

一、設備參考圖：
二、設備適用的行業及產品:
本機廣泛用于印刷、包裝、皮革、制衣、塑膠等工業領域，用于銅箔、鋁箔、OPP、PE、PP、PVC、離型紙、離型膜、布料等分切加工。
三、設備功能：
卷裝材料自動放料→糾偏→貼合→分條→收料
四、設備特點:
本機是一種具有高精度，高靈敏度的分條設備，收料、放料均采用高精度氣漲軸，張力采用磁粉離合器自由調節，放卷糾偏采用進口電眼自動糾偏控制，能實現自動檢測、自動糾偏、自動計米數、防劃傷材料、設定長度自動停車、報警，具有速度快，分切精準，操作簡單等優點。
可選配置： 高精度快捷下刀 、防靜電離子風棒 、其他直徑紙筒漲緊裝置。
五、設備技術參數：
機器型號 | XY-1600 |
分切速度 | 60米/min |
最大紙寬： | 1600mmm |
最小分切寬度： | 30mm |
最大放卷直徑： | 800mm |
最大收卷直徑： | 450mm |
收、放卷紙筒直徑 | 3寸/6寸 |
分切精度： | ±0.1mm |
機器重量： | 2200kg |
電壓功率： | 380v |
電機功率 | 7.5KW |
機器尺寸（長寬高）： | 3000*2500*1450mm |
六、設備主要配置：
配件名稱 | 產地 | 數量 | |
機 器 主 要 配 件 清 單 | 變頻器 | 臺灣 | 1臺 |
主電機 | 國產 | 1臺 | |
過料滾筒軸（特殊定做鋁輥） | 國產 | 8條 | |
進口膠輥 | 臺灣 | 2條 | |
上刀軸 | 國產 | 1條 | |
下刀軸（含下刀墊片） | 國產 | 1套 | |
上刀座/上刀片/下刀片 | 國產 | 10套 | |
復膜裝置 | 國產 | 1套 | |
放料裝置/主機體 | 國產 | 各1套 | |
氣脹軸（兩放兩收） | 國產 | 4條 | |
磁粉張力控制器 | 臺灣 | 4套 | |
超聲波糾偏 | 臺灣 | 1套 | |
工 具 箱 配 件 清 單 | 卡簧鉗 | 1把 | |
月牙扳手 | 1把 | ||
機腳墊 | 8個 | ||
上刀片 | 2片 | ||
拉簧、卡簧 | 各2個 | ||
氣嘴、氣槍 | 各1把 | ||
下刀墊片1mm | 10片 | ||
下刀墊片2mm | 10片 | ||
